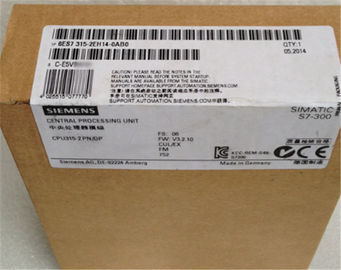

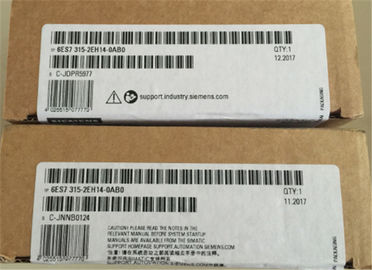

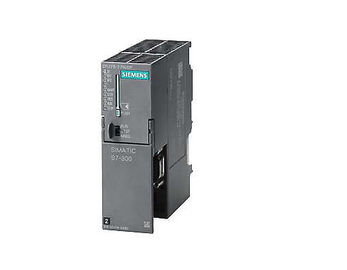

ซีเมนส์ 6ES7315-2EH14-0AB0 ผลิตภัณฑ์อุตสาหกรรมอัตโนมัติ S7-300 หน่วยประมวลผลกลาง

CPU 315-2 PN / DP เป็น CPU ที่มีหน่วยความจำโปรแกรมขนาดกลาง ใช้ในโรงงานที่มีโครงสร้างระบบกระจายอัตโนมัตินอกเหนือจาก I / O จากส่วนกลาง สามารถใช้เป็นคอนโทรลเลอร์ PROFINET IO และเป็น PROFIBUS DP แบบมาตรฐานใน SIMATIC S7-300 CPU 315-2 PN / DP สามารถใช้เป็นข้อมูลแจกแจง (PROFIBUS DP slave หรือ PROFINET I-Device)

CPU 315-2 PN / DP เป็นแพลตฟอร์มที่เหมาะสำหรับงานด้านเทคโนโลยีที่ใช้งานง่ายเช่น:

• การควบคุมการเคลื่อนไหวด้วย Easy Motion Control
• การดำเนินการงานด้านวิศวกรรมควบคุมโดยใช้ชุดควบคุม STEP 7 หรือซอฟต์แวร์รันไทม์มาตรฐาน PID Control / Modular PID Control

การตรวจวินิจฉัยขั้นต่อเนื่องเป็นไปได้โดยใช้ SIMATIC S7-PDIAG

ตัวเลือกการสื่อสารแบบบูรณาการของ CPU ช่วยให้สามารถใช้งานโซลูชั่นระบบเครือข่ายอัตโนมัติได้โดยไม่ต้องมีส่วนประกอบเพิ่มเติม

CPU 315-2 PN / DP มีอุปกรณ์ต่อไปนี้:

• ไมโคร;
  โปรเซสเซอร์สามารถจัดการเวลาในการทำงานได้ประมาณ 50 ns ต่อการเรียนแบบไบนารีและ 450 ns ต่อการเรียนแบบลอยตัว
• หน่วยความจำหลัก 384 KB (สอดคล้องกับคำแนะนำประมาณ 128 K);
  หน่วยความจำในการทำงานที่กว้างขวางสำหรับส่วนประกอบของโปรแกรมที่เกี่ยวข้องกับการดำเนินการมีพื้นที่เพียงพอสำหรับโปรแกรมของผู้ใช้ SIMATIC Micro Memory Cards (สูงสุด 8 เมกะไบต์) เป็นหน่วยความจำโหลดสำหรับโปรแกรมยังช่วยให้โครงการสามารถเก็บไว้ใน CPU (พร้อมสัญลักษณ์และความคิดเห็น) และสามารถใช้สำหรับการเก็บข้อมูลและการจัดการสูตร
• การขยายตัวที่ยืดหยุ่น
  สูงสุด 32 โมดูล (การกำหนดค่า 4 ระดับ)
• อินเตอร์เฟซ MPI / DP แบบรวม;
  อินเทอร์เฟซ MPI / DP แบบบูรณาการตัวแรกสามารถสร้างการเชื่อมต่อได้ถึง 16 ตัวพร้อมกันที่ S7-300 / 400 หรือการเชื่อมต่อกับ PGs, PCs และ OPs หนึ่งในการเชื่อมต่อถูกสงวนไว้อย่างถาวรสำหรับอุปกรณ์การเขียนโปรแกรมและหนึ่งสำหรับ OPs
  MPI สนับสนุนเครือข่ายง่ายๆถึง 32 ซีพียูผ่าน "Global data communication"
  อินเทอร์เฟซนี้สามารถกำหนดค่าใหม่จากอินเทอร์เฟซ MPI ไปยังอินเทอร์เฟซ DP
  อินเทอร์เฟซ PROFIBUS DP:
  อินเทอร์เฟซ DP สามารถใช้เป็น DP master หรือ DP slave PROFIBUS DP slaves สามารถใช้งานร่วมกันได้แบบ isochronously มาตรฐาน PROFIBUS DP V1 ได้รับการสนับสนุนอย่างสมบูรณ์ นี้จะเพิ่มขอบเขตของทาสมาตรฐาน DP V1 ในแง่ของการวินิจฉัยและความสามารถ paraเมตรization
• อินเทอร์เฟซ Ethernet;
  อินเทอร์เฟซที่สำคัญที่สองของ CPU 315-2 PN / DP เป็นส่วนติดต่อ PROFINET กับสวิตช์ 2 พอร์ตโดยใช้ Ethernet TCP / IP
  สนับสนุนโปรโตคอลต่อไปนี้:
  • การสื่อสาร S7 สำหรับการสื่อสารข้อมูลระหว่างตัวควบคุม SIMATIC
  • การสื่อสาร PG / OP สำหรับการเขียนโปรแกรมการเริ่มต้นและการวินิจฉัยผ่าน STEP 7;
  • PG / OP สื่อสารเพื่อเชื่อมต่อกับ HMI และ SCADA;
  • เปิดการสื่อสาร TCP / IP, UDP และ ISO-on-TCP (RFC1006) ผ่าน PROFINET;
  • SIMATIC NET OPC-Server สำหรับการสื่อสารกับอุปกรณ์ควบคุมอื่น ๆ และอุปกรณ์ I / O ที่มี CPU ของตัวเอง

ข้อมูลทางเทคนิค
