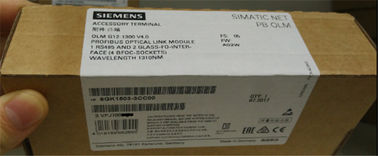

6GK1503-3CC00 โมดูลเชื่อมต่อสัญญาณออฟติคัลของซีเมนส์ / V4.0 โมดูล SIMATIC ซีเมนส์ Plc
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ประเภท: | PROFIBUS OLM | ใบสมัคร: | จำกัด(มหาชน) |
|---|---|---|---|
| ประเภทของแรงดัน / แรงดันไฟฟ้า: | กระแสตรง | IP ระดับการป้องกัน: | IP40 |
| ระยะเวลาการจัดส่ง: | อากาศด่วน | ช่วงเวลานำ: | หุ้น |
| เน้น: | โมดูลเชื่อมโยงด้วยแสง,ความสะดวกสบายของ simcat wincc |
||

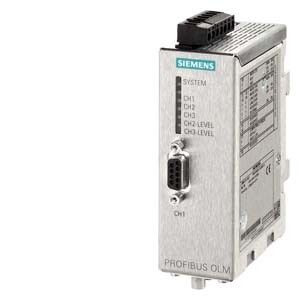

โมดูลเชื่อมต่อสัญญาณออปติคัลของ ซีเมนส์ PROFIBUS OLM / G12-1300 V4.0 โมดูล SIMATIC PLC
ภาพรวม
- การสร้างเครือข่าย PROFIBUS ออปติคอล (สายดาวแหวน) ด้วยแก้ว, PCF และสายเคเบิลใยแก้วนำแสงพลาสติก
- ความพร้อมใช้งานสูงสามารถทำได้โดยใช้แหล่งจ่ายไฟซ้ำซ้อนและการกำหนดเส้นทางสายซ้ำซ้อน
- การตรวจสอบฟังก์ชั่นโดยการติดต่อสัญญาณ
- อัตราการรับส่งข้อมูล PROFIBUS ทั้งหมดจาก 9.6 Kbit / s ถึง 12 Mbit / s รวม 45.45 Kbit / s สำหรับ PROFIBUS PA
- การตรวจสอบเส้นทางสายเคเบิลไฟเบอร์ออปติกบน LEDs สำหรับการตรวจสอบช่องสัญญาณหรือใช้โวลต์มิเตอร์ผ่านขั้ววัด
ประโยชน์ที่ได้รับ
- ความพร้อมใช้งานสูงของเครือข่ายด้วยวงแหวนออปติคอลที่ซ้ำซ้อน
- การแปลความผิดพลาดได้อย่างรวดเร็วเนื่องจากการส่งผ่านสัญญาณไฟเบอร์ออปติกไปยัง LEDs และการติดต่อกับสัญญาณ
- ช่วงใหญ่เนื่องจากการใช้สายเคเบิลใยแก้วนำแสงที่มีความยาวไม่เกิน 15 กม
- OLM / G12-EEC สำหรับใช้กลางแจ้งที่อุณหภูมิ -25 องศาเซลเซียส
ใบสมัคร
ด้วย PROFIBUS OLM (Optical Link Modules) เครือข่าย PROFIBUS แบบออปติคัลสามารถสร้างขึ้นได้ในรูปแบบของวงแหวนดาวและซ้ำซ้อน
อัตราการถ่ายโอนข้อมูลของเส้นใยแก้วเป็นอิสระจากระยะไกลและสามารถมีได้ถึง 12 Mbit / s
แอพพลิเคชันที่เป็นไปได้สำหรับ OLM ได้แก่ :
- ระบบบัสขึ้นอยู่กับ PROFIBUS
- สร้างเครือข่ายระหว่างอาคารโดยใช้สายเคเบิลใยแก้วนำแสง
- เครือข่ายแบบผสมที่มีส่วนไฟฟ้าและออปติคัล
- เครือข่ายครอบคลุมพื้นที่กว้าง (อุโมงค์ถนนระบบควบคุมการจราจร)
- เครือข่ายที่มีความพร้อมใช้งานสูง (เครือข่ายวงแหวนซ้ำซ้อน)
ข้อมูลทางเทคนิค
| การกำหนดประเภทผลิตภัณฑ์ | PROFIBUS OLM / G12-1300 V4.0 | |
| โมดูลเชื่อมต่อออปติคัล PROFIBUS OLM / G12-1300 V4.0 พร้อมช่องต่อ RS485 1 ช่องและช่องรับสัญญาณไฟเบอร์ออปติก 2 จุด (ช่องเสียบ BFOC 4 ช่อง), เพลา 1300 นาโนเมตรความยาวสำหรับระยะทางขนาดใหญ่ที่มีช่องสัญญาณและพอร์ตทดสอบ | ||
| อัตราการส่งข้อมูล | ||
| อัตราการถ่ายโอน / กับ PROFIBUS | 9.6 kbit / s ... 12 Mbit / s | |
| อัตราการถ่ายโอน / กับ PROFIBUS PA | 45.45 kbit / s | |
| อินเตอร์เฟซ | ||
| จำนวนการเชื่อมต่อไฟฟ้า / แสง / สำหรับส่วนประกอบเครือข่ายหรืออุปกรณ์ปลายทาง / สูงสุด | 3 | |
| จำนวนการเชื่อมต่อทางไฟฟ้า | ||
| ●สำหรับส่วนประกอบเครือข่ายหรืออุปกรณ์ปลายทาง | 1 | |
| ●สำหรับอุปกรณ์วัด | 1 | |
| ●สำหรับการติดต่อกับสัญญาณ | 1 | |
| ●สำหรับแหล่งจ่ายไฟ | 1 | |
| ●สำหรับแหล่งจ่ายไฟสำรอง | 1 | |
| ประเภทของการเชื่อมต่อทางไฟฟ้า | ||
| ●สำหรับส่วนประกอบเครือข่ายหรืออุปกรณ์ปลายทาง | ช่องเสียบ Sub-D 9 พิน | |
| ●สำหรับอุปกรณ์วัด | ขั้วต่อขั้ว 2 ขั้ว | |
| ●สำหรับแหล่งจ่ายไฟและการติดต่อสัญญาณ | ขั้วต่อขั้ว 5 ขั้ว | |
| จำนวนอินเทอร์เฟซทางแสง / สำหรับสายเคเบิลไฟเบอร์ออปติก | 2 | |
| การออกแบบส่วนต่อแสง / สำหรับสายเคเบิลไฟเบอร์ออปติก | พอร์ต BFOC | |
| ข้อมูลออฟติคอล | ||
| อัตราส่วนการทำให้หมาด ๆ / ของลิงก์ส่งผ่าน FOC | ||
| ●สำหรับแก้ว FOC ที่มี 10/125 μmหรือ 9/125 μm / ที่ 0.5 dB / km / maximum | 8 dB | |
| ความล่าช้าในการถ่ายทอด [บิต] | 6.5 บิต | |
| กำลังออปติคอลที่เชื่อมต่อได้เมื่อเทียบกับ 1 mW | ||
| ●สำหรับกระจก FOC ที่มี 10/125 μmหรือ 9/125 μm / ที่ 0.5 dB / km | -19 dB | |
| ความไวแสงที่เกี่ยวข้องกับ 1 mW | ||
| ●สำหรับกระจก FOC ที่มี 10/125 μmหรือ 9/125 μm / ที่ 0.5 dB / km | -29 dB | |
| ความยาวคลื่น | ||
| ●สำหรับกระจก FOC ที่มี 10/125 μmหรือ 9/125 μm / เข้ากันได้กับตัวเชื่อมต่อ / ที่ 0.5 dB / km | 1310 นาโนเมตร | |
| ความยาวสายไฟ | ||
| ●สำหรับแก้ว FOC ที่มี 10/125 μmหรือ 9/125 μm / ที่ 0.5 dB / km / maximum | 15 กม | |
| สัญญาณอินพุต / เอาต์พุต | ||
| แรงดันไฟฟ้าการทำงาน / ของสวิทช์สัญญาณ / ที่ค่า DC / Rated | 24 โวลต์ | |
| กระแสไฟที่ใช้ / ที่ติดต่อสัญญาณ / ที่ DC / สูงสุด | 0.1 A | |
| แรงดันไฟฟ้าการบริโภคกระแสไฟฟ้าสูญเสีย | ||
| ประเภทของแรงดัน / แรงดันไฟฟ้า | กระแสตรง | |
| แรงดันไฟฟ้า / ที่ DC / ค่านิยม | 24 โวลต์ | |
| แรงดัน / ที่ DC | 18.8 ... 28.8 V | |
| ส่วนประกอบของผลิตภัณฑ์ / การหลอมละลายที่แหล่งจ่ายไฟ | ใช่ | |
| ใช้กระแสไฟฟ้าได้ / ที่ DC / ที่ 24 V / สูงสุด | 0.2 A | |
| สภาวะแวดล้อมที่ได้รับอนุญาต | ||
| อุณหภูมิโดยรอบ | ||
| ●ระหว่างการใช้งาน | 0 ... 60 ° C | |
| ●ระหว่างการจัดเก็บ | -40 ... +70 ° C | |
| ●ระหว่างการขนส่ง | -40 ... +70 ° C | |
| ความชื้นสัมพัทธ์ / ที่ 25 ° C / ไม่มีการควบแน่น / ระหว่างการใช้งาน / สูงสุด | 95% | |
| IP ระดับการป้องกัน | IP40 | |
| การออกแบบขนาดและน้ำหนัก | ||
| ออกแบบ | กะทัดรัด | |
| ความกว้าง | 39.5 มม | |
| ความสูง | 112 มม | |
| ความลึก | 74.5 มม | |
| น้ำหนักสุทธิ | 340 กรัม | |
| ประเภทการติดตั้ง | ||
| ●ติดตั้งราง DIN 35 มม | ใช่ | |
| ●ติดตั้งบนผนัง | ใช่ | |
| ฟังก์ชันผลิตภัณฑ์ / ความซ้ำซ้อน | ||
| ฟังก์ชันผลิตภัณฑ์ / ความซ้ำซ้อนของแหวน | ใช่ | |
| มาตรฐานรายละเอียดการอนุมัติ | ||
| มาตรฐาน | ||
| ●สำหรับ FM | FM3611: ชั้น 1, ส่วนที่ 2, กลุ่ม A, B, C, D / T4, ชั้น 1, โซน 2, กลุ่ม IIC, T4 | |
| ●สำหรับเขตอันตราย | EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0003X | |
| ●เพื่อความปลอดภัย / จาก CSA และ UL | UL 60950-1, CSA C22.2 Nr. 60950-1 | |
| ●สำหรับเขตอันตราย / จาก CSA และ UL | UL 1604 และ UL 2279-15 (ที่เป็นอันตราย), CSA C22.2 เลขที่ 213-M1987, ชั้น 1 / ส่วนที่ 2 / กลุ่ม A, B, C, D / T4, ชั้น 1 / โซน 2 / กลุ่ม IIC / T4 | |
| ●สำหรับการรบกวนที่ปล่อยออกมา | EN 61000-6-4 (Class A) | |
| ●สำหรับระบบภูมิคุ้มกันรบกวน | EN 61000-6-2 | |
