| ประเภทไฟฟ้า E: | AC / Dc | เสา: | 3 เสา |
|---|---|---|---|
| ช่วงเพาเวอร์: | ถึง 250 กิโลวัตต์ | ความถี่: | 50/60 Hz |
| ใบสมัคร: | การควบคุมมอเตอร์ | ส่วนลดหรือไม่: | ใช่ |
| แสงสูง: | ซีเมนส์ คอนแทคมอเตอร์คอนแทคไฟฟ้าของซีเมนส์,electrical contactors |
||

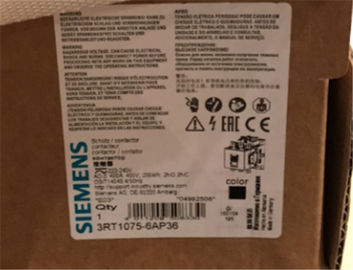

ซีเมนส์คอนแทคไฟฟ้า AC / DC 3RT1075-6AP36 คอนแทคไฟฟ้าคอนแทคไฟฟ้าคอนแทค DC
ภาพรวม
รุ่น | ขนาด | การจัดอันดับมอเตอร์สามเฟสที่ 50 Hz และ 400 V | วิธีการเชื่อมต่อ | ชนิด | |
|---|---|---|---|---|---|
ขั้วต่อสกรู | ขั้วสปริง | ||||
กิโลวัตต์ | |||||
| คอนแทคพาวเวอร์สำหรับมอเตอร์สวิตชิ่ง | |||||
| การทำงานของ AC | |||||
| หน่วยพื้นฐาน | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .-. A.0 |
| ✓ | ✓ | 3RT201 .- .. P04-3MA0 | ||
| หน่วยพื้นฐาน | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-. A.00 |
| ✓ | ✓ | 3RT202 .-. A.04 | ||
| ✓ | ✓ | 3RT202 .-. CL24-3MA0 | ||
| หน่วยพื้นฐาน | S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-. A.00 |
| ✓ | - | 3RT203. -1A.04 | ||
| ✓ | ✓ | 3RT203 .-. CL24-3MA0 | ||
| หน่วยพื้นฐาน | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. A.00 |
| ✓ | - | 3RT204. -1A.04 | ||
| ✓ | - | 3RT204. -1CL24-3MA0 | ||
| การทำงาน DC | |||||
| หน่วยพื้นฐาน | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .- .. B4 |
| ✓ | ✓ | 3RT201 .-. FB4 | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201 .-. BB4. -0CC0 | ||
| หน่วยพื้นฐาน | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-. B.40 |
| ✓ | ✓ | 3RT202 .-. FB40 | ||
| ✓ | ✓ | 3RT202 .-. BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202 .-. BB40-0CC0 | ||
| การดำเนินงาน DC สำหรับการควบคุมโดยตรงโดย PLC (รีเลย์การจับคู่) | |||||
| หน่วยพื้นฐาน | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .- .. B4 |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .-. KB40 |
| S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-. KB40 | |
| S3 | 37 และ 45 | ✓ | ✓ | 3RT204 .-. KB40 | |
| การทำงาน AC / DC (50/60 Hz AC และ DC) | |||||
| หน่วยพื้นฐานที่มีวงจรขดลวดแบบบูรณาการ | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .-. N.30 |
| หน่วยพื้นฐานที่มีวงจรขดลวดแบบบูรณาการ | S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-. N.30 |
| ✓ | - | 3RT203. -1N.34 | ||
| ✓ | ✓ | 3RT203 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT203 .-. NB30-0CC0 | ||
| หน่วยพื้นฐานที่มีวงจรขดลวดแบบบูรณาการ | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. N.30 |
| ✓ | - | 3RT204. -1N.34 | ||
| ✓ | ✓ | 3RT204 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT204 .-. NB30-0CC0 | ||
| ชุดพื้นฐานที่มี กลไกการทำงานแบบเดิม ๆ | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..-. A.36 |
หน่วยพื้นฐานที่มี กลไกการทำงานแบบ solid-state ด้วยตัวเลือกของการควบคุมผ่านอินพุตสัญญาณควบคุม 24 V DC แยกต่างหาก | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - | 3RT10 ..-. S.36 |
| ✓ 1) | ✓ | 3RT10 ..-. N.36 | ||
| ✓ 1) | - | 3RT10 ..-. หน้า 35 | ||
ใช้คอนแทค 3RT แบบ S00 ถึง S12
ช่วงพลังงานของเรา:
IEC / EN 60947-1,
IEC / EN 60947-4-1,
IEC / EN 60947-5-1 (สวิทช์เสริม)
| คอนแทคพาวเวอร์, AC-3 400 A, 200 kW / 400 V AC (50-60 Hz) / การทำงาน DC 220-240 V UC Contact aux 2 NO + 2 NC 3-pole, ขนาด S12 การเชื่อมต่อบัส | ||
| ชื่อผลิตภัณฑ์ | SIRIUS | |
| การกำหนดสินค้า | คอนแทคพาวเวอร์ | |
| การกำหนดประเภทผลิตภัณฑ์ | 3RT1 | |
| ข้อมูลทางเทคนิคทั่วไป | ||
| ขนาดของคอนแทค | S12 | |
| ส่วนขยายผลิตภัณฑ์ | ||
| ●โมดูลฟังก์ชันสำหรับการสื่อสาร | ไม่ | |
| ●สวิตช์เสริม | ใช่ | |
| ความต้านทานแรงดันไฟฟ้ากระชาก | ||
| ●ค่าพิกัดของวงจรหลัก | 8 kV | |
| ●ค่าพิกัดของวงจรเสริม | 6 kV | |
| แรงดันไฟฟ้าที่อนุญาตสูงสุดสำหรับการแยกความปลอดภัย | ||
| ●ระหว่างขดลวดและขั้วต่อหลักตาม ตามมาตรฐาน EN 60947-1 | 690 V | |
| IP ระดับการป้องกัน | ||
| ●ด้านหน้า | IP00; IP20 ที่ด้านหน้ามีขั้วต่อครอบ / กล่อง | |
| ●ของเทอร์มินัล | IP00 | |
| แรงกระแทกที่แรงกระตุ้นสี่เหลี่ยมผืนผ้า | ||
| ●ที่ AC | 8,5g / 5 ms, 4,2g / 10 ms | |
| ●ที่ DC | 8,5g / 5 ms, 4,2g / 10 ms | |
| แรงกระแทกกับชีพจรไซน์ | ||
| ●ที่ AC | 13,4g / 5 ms, 6,5g / 10 ms | |
| ●ที่ DC | 13,4g / 5 ms, 6,5g / 10 ms | |
| อายุการใช้งานของเครื่องจักรกล (รอบการเปลี่ยน) | ||
| ●ของคอนแทคทั่วไป | 10 000 000 | |
| ●ของคอนแทคที่มีชุดสวิตชเสริมสวิตชเสริมอิเล็กทรอนิกสที่เพิ่มขึ้นโดยทั่วไป | 5 000 000 | |
| ●ของคอนแทคที่มีชุดสวิทช์เสริมเพิ่มเติมเสริม | 10 000 000 | |
| รหัสอ้างอิงตาม ตามมาตรฐาน DIN 40719 ตาม IEC 204-2 ตาม IEC 750 | K | |
| รหัสอ้างอิงตาม ตามมาตรฐาน DIN EN 81346-2 | Q | |
| สภาพแวดล้อม | ||
| ระดับความสูงในการติดตั้งที่ระดับความสูงเหนือระดับน้ำทะเล | ||
| ●สูงสุด | 2 000 เมตร | |
| อุณหภูมิโดยรอบ | ||
| ●ระหว่างการใช้งาน | -25 ... +60 ° C | |
| ●ระหว่างการจัดเก็บ | -55 ... +80 ° C | |
| วงจรหลัก | ||
| จำนวนขั้วของวงจรกระแสไฟหลัก | 3 | |
| จำนวนของ NO contact สำหรับหน้าสัมผัสหลัก | 3 | |
| แรงดันไฟฟ้าที่ใช้งาน | ||
| ●ที่ค่าสูงสุดที่กำหนดไว้ AC-3 | 1 000 V | |
| ปฏิบัติการปัจจุบัน | ||
| ●ที่ AC-1 ที่ 400 V | ||
| - ที่อุณหภูมิห้อง 40 ° C ค่านิยม | 430 A | |
| ●ที่ AC-1 | ||
| - ถึง 690 V ที่อุณหภูมิห้อง 40 ° C ค่านิยม | 430 A | |
| - ถึง 690 V ที่อุณหภูมิห้อง 60 ° C ค่านิยม | 400 A | |
| - ถึง 1000 V ที่อุณหภูมิห้อง 40 ° C ค่านิยม | 200 A | |
| - ถึง 1000 V ที่อุณหภูมิ 60 ° C ค่านิยม | 200 A | |
| ●ที่ AC-2 ที่ค่าความละเอียด 400 V | 400 A | |
| ●ที่ AC-3 | ||
| - ที่ค่าความละเอียด 400 V | 400 A | |
| - ค่าพิกัดที่ 500 V | 400 A | |
| - ค่าพิกัดที่ 690 V | 400 A | |
| - ค่าพิกัดที่ 1000 V | 180 A | |
| ●ที่ AC-4 ที่ค่าความละเอียด 400 V | 350 A | |
