6AG1972-0BA12-2X00 ตัวเชื่อมต่อบัสของ ซีเมนส์ Profibus Dp RS 485 ติดตั้งง่าย

• ใช้สำหรับเชื่อมต่อโหนด PROFIBUS เข้ากับสายเคเบิลบัส PROFIBUS
• ติดตั้งง่าย
• ปลั๊ก FastConnect ช่วยให้แน่ใจได้ว่าเวลาในการประกอบชิ้นงานสั้นมากเนื่องจากมีเทคโนโลยีการฉนวนกันความร้อน
• ตัวต้านทานแบบบูรณาการ (ไม่ใช่ในกรณีของ 6ES7 972-0BA30-0XA0)
• ตัวเชื่อมต่อกับซ็อกเก็ต Sub-D อนุญาตการเชื่อมต่อ PG โดยไม่มีการติดตั้งโหนดเครือข่ายเพิ่มเติม

ตัวเชื่อมต่อบัสหลายรุ่นมีให้เลือกใช้งานแต่ละรุ่นเหมาะสำหรับอุปกรณ์ที่จะเชื่อมต่อ:

• ขั้วต่อบัสที่มีปลั๊กไฟแกน (180 °) เช่นพีซีและ SIMATIC HMI OPs สำหรับอัตราการส่งข้อมูลสูงสุด 12 Mbps พร้อมตัวต้านทานการสิ้นสุดบัส
• ขั้วต่อบัสที่มีเต้าเสียบสายไฟแนวตั้ง (90 °);

ตัวเชื่อมต่อนี้อนุญาตให้เต้าเสียบสายไฟแนวตั้ง (มีหรือไม่มีอินเตอร์เฟซ PG) สำหรับอัตราการส่งข้อมูลสูงสุด 12 Mbps พร้อมกับตัวต้านทานการต่อบัสที่ครบวงจร ในอัตราการรับส่งข้อมูล 3, 6 หรือ 12 Mbps ต้องใช้ปลั๊ก SIMATIC S5 / S7 สำหรับการเชื่อมต่อระหว่างขั้วต่อบัสกับ PG-interface และอุปกรณ์การเขียนโปรแกรม

• ขั้วต่อบัสที่มีเต้าเสียบสายไฟ 30 ° (รุ่นประหยัด) โดยไม่ใช้ PG สำหรับอัตราการส่งข้อมูลสูงสุดที่ 1.5 Mbps และไม่มีตัวต้านทานต่อบัส
• PROFIBUS ตัวเชื่อมต่อบัส FastConnect RS 485 (เต้าเสียบสายเคเบิล 90 °หรือ 180 °) มีอัตราการส่งข้อมูลสูงสุด 12 Mbps สำหรับการประกอบชิ้นส่วนที่รวดเร็วและง่ายดายโดยใช้เทคโนโลยีการเชื่อมต่อรางฉนวน (สำหรับสายแข็งและยืดหยุ่น)

ฟังก์ชัน

วิธีการปอกสาย FastConnect ช่วยให้สามารถเชื่อมต่อขั้วต่อ PROFIBUS ได้อย่างรวดเร็วและง่ายดายกับสาย PROFIBUS

โครงสร้างพิเศษของสายรถบัส FastConnect ช่วยให้สามารถใช้เครื่องมือตัดลอก FastConnect ซึ่งปลอกหุ้มด้านนอกและโล่ทอสามารถถูกถอดออกได้ในการดำเนินการเดียวโดยมีความแม่นยำอย่างสมบูรณ์แบบ สายเคเบิลที่เตรียมด้วยวิธีนี้เชื่อมต่อกับขั้วต่อบัส FastConnect โดยใช้วิธีการฉนวนกันความร้อน

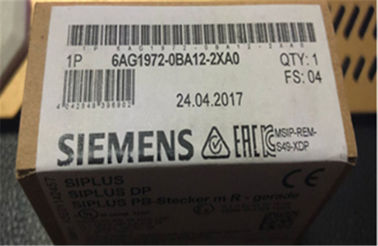

ตัวเชื่อมต่อบัสของ ซีเมนส์ 6AG1972-0BA12-2XA0

ขั้วต่อ SIPLUS DP PROFIBUS ปลั๊กต่อสาย M R-90 ° -25 ... + 70 ° C พร้อมเคลือบผิวเคลือบตาม 6ES7972-0BA12-0XA0

สินค้า
หมายเลขบทความ (Market Facing Number)	6AG1972-0BA12-2XA0
รายละเอียดผลิตภัณฑ์	ขั้วต่อ SIPLUS DP PROFIBUS ปลั๊กต่อสาย M R-90 ° -25 ... + 70 ° C พร้อมเคลือบผิวเคลือบตาม 6ES7972-0BA12-0XA0
ตระกูลผลิตภัณฑ์	ขั้วต่อบัส RS 485
วัฏจักรผลิตภัณฑ์ (PLM)	PM300: ผลิตภัณฑ์ที่ใช้งานได้
ข้อมูลการจัดส่ง
กฎควบคุมการส่งออก	AL: N / ECCN: N
เวลานำมาตรฐานใช้งานได้	22 วัน / วัน
น้ำหนักสุทธิ (กก.)	0.05 กิโลกรัม
ขนาดผลิตภัณฑ์ (กว้าง x สูง x ลึก)	ไม่พร้อมใช้งาน
ขนาดบรรจุภัณฑ์	6,80 x 7,80 x 3,00
หน่วยวัดขนาดบรรจุภัณฑ์	CM
หน่วยปริมาณ	1 ชิ้น
ปริมาณบรรจุภัณฑ์	1
ข้อมูลผลิตภัณฑ์เพิ่มเติม
EAN	4042948396902
UPC	040892549058
รหัสสินค้าโภคภัณฑ์	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
กลุ่มผลิตภัณฑ์	4573
ประเทศต้นกำเนิด	ประเทศเยอรมัน
การปฏิบัติตามข้อ จำกัด ของสารตามระเบียบ RoHS	ตั้งแต่: 01.01.2012
ชั้นผลิตภัณฑ์	B: การ จำกัด การส่งคืนโปรดติดต่อคู่ค้า / ผู้ติดต่อของ ซีเมนส์
ประเภทความรับผิดชอบสำหรับการรับอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์หลังจากใช้งาน	ไม่มีข้อผูกมัดในการนำอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์มาใช้หลังจากใช้งาน
